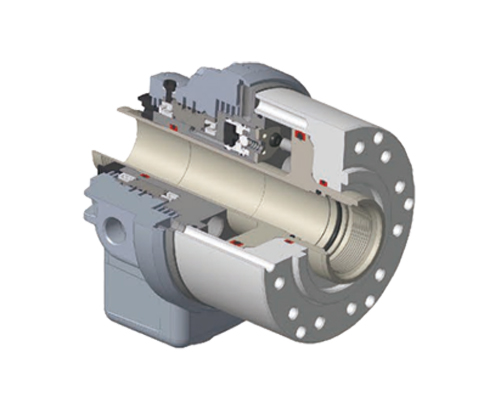

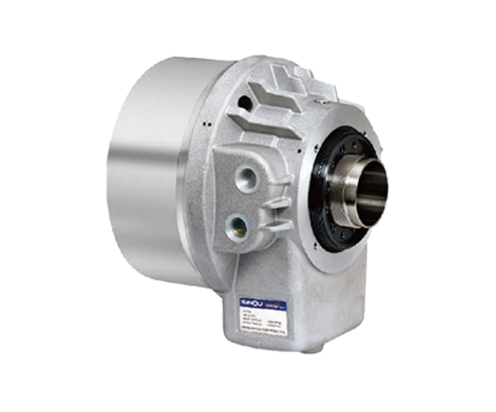

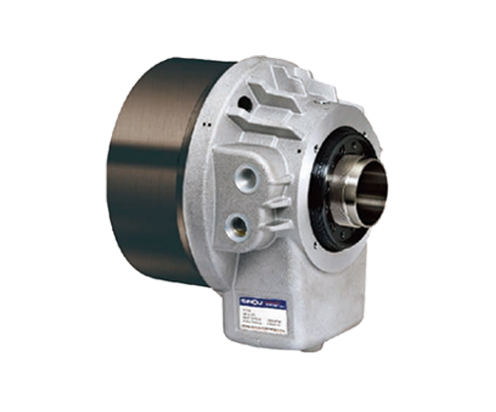

薄型高速中空回轉油缸
特征:
1.專利產品、高壽命、低噪音、高轉速
2.無論是高壓還是低壓，都具有良好的密封性。
3.低摩擦，啟動阻力小，運動平穩，無“爬行”
4.雙向壓力密封
5.保壓時間長，泄油量小
6.安裝時可前后鎖
咨詢報價
參數表
| 型號尺寸 | 活塞直徑 | 活塞面積(cm2) | 最大推(拉)力KN(kgf) | 活塞行程 (mm) | 最高使用壓力 (kgf/cm2) | 最高轉速 (r.p.m) | 慣性矩 (kg.m2) | 流量 (min) | ||
| 推力側 | 拉力側 | 推力側 | 拉力側 | |||||||
| ST-536 | 105 | 70 | 68 | 24.5(2500) | 23.5(2400) | 15 | 3.9(40) | 8000 | 0.012 | 3.0 |
| ST-646 | 125 | 100 | 89 | 36.2(3700) | 31.3(3200) | 15 | 3.9(40) | 7000 | 0.019 | 3.0 |
| ST-852 | 155 | 160 | 150 | 57.8(5900) | 53.9(5500) | 22 | 3.9(40) | 6200 | 0.053 | 3.9 |
| ST-1075 | 180 | 198 | 183 | 70.5(7200) | 65.6(6700) | 25 | 3.9(40) | 4700 | 0.096 | 4.2 |

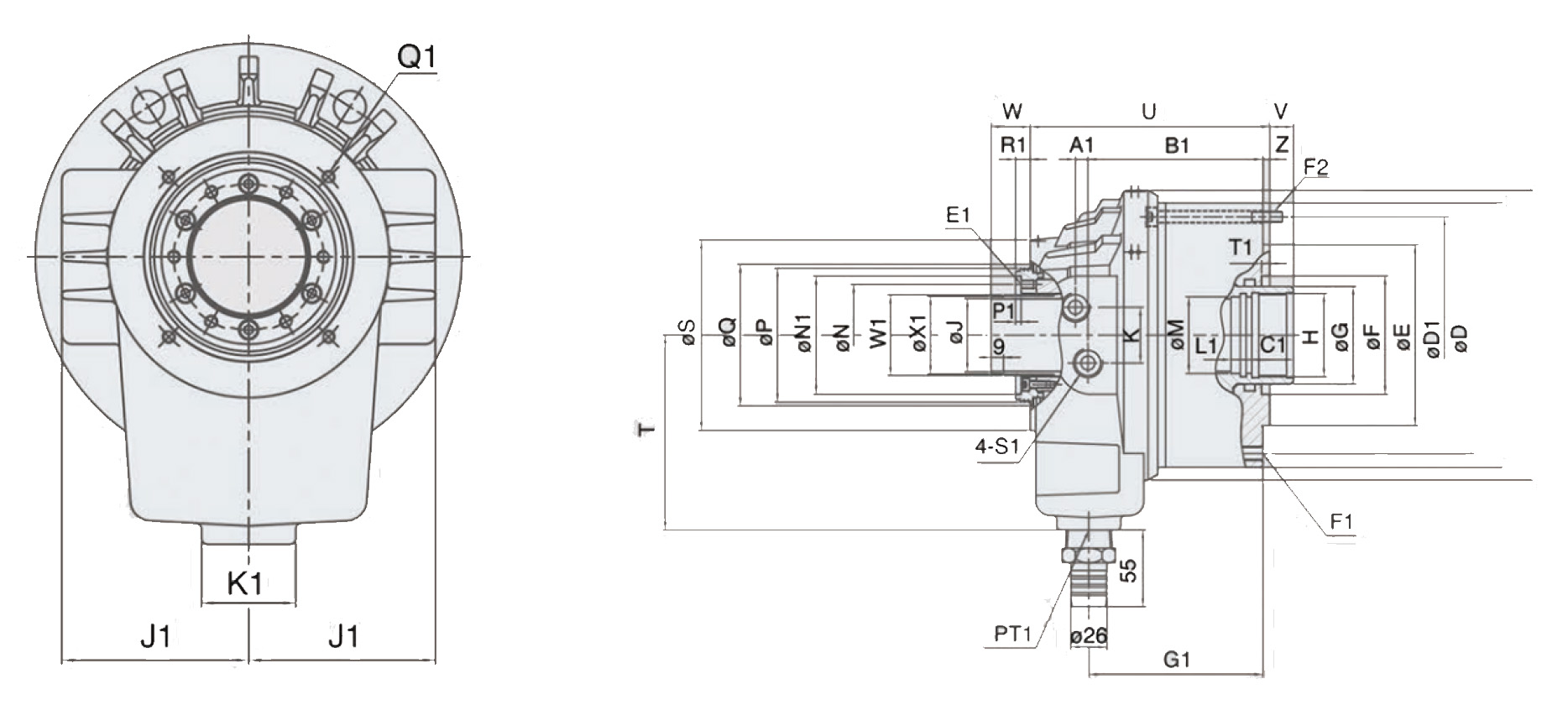

| 型號尺寸 | A1 | B1 | C | C1 | D | D1 | E (h7) | E1 | F | F1 | F2 | G | G1 | H | J | J1 |
| ST-536 | 9 | 107.1 | 140 | 25 | 115 | 125 | 100 | 6-M5×0.8P | 65 | 6-M10×1.5P | 6-M8×1.25P | 48 | 110.5 | M42×1.5P | 36 | 67.5 |
| ST-646 | 9 | 117.7 | 165 | 30 | 130 | 147 | 100 | 4-M6×1P | 80 | 6-M10×1.5P | 6-M8×1.25P | 65 | 117 | M55×2P | 46 | 80 |
| ST-852 | 9 | 125.7 | 190 | 30 | 170 | 170 | 130 | 4-M6×1P | 85 | 12-M10×1.5P | 12-M8×1.25P | 70 | 125 | M60×2P | 52 | 91 |
| ST-1075 | 11.6 | 143 | 215 | 35 | 190 | 196 | 160 | 4-M6×1P | 125 | 12-M10×1.5P | 12-M10×1.5P | 95 | 143 | M85×2P | 75 | 107 |
| 型號尺寸 | K | K1 | L1 | M | N | N1 | P | P1 | Q | Q1 | R1 | S | S1 | T | T1 | U |
| ST-536 | 38 | 46 | 15 | 38 | 55 | 64 | 73 | 4 | 79 | 4-M5×0.8P(PCD?88) | 10 | 103 | PT3/8 | 115 | 6 | 158.1 |
| ST-646 | 40 | 46 | 15 | 50 | 64 | 76 | 85 | 4 | 90 | 4-M5×0.8P(PCD?98) | 10.5 | 121 | PT1/2 | 125 | 6 | 164.2 |
| ST-852 | 40 | 46 | 15 | 55 | 73 | 85 | 96 | 4 | 102 | 4-M6×1P(PCD?110) | 10.5 | 137 | PT1/2 | 140 | 6 | 172.2 |
| ST-1075 | 40 | 46 | 15 | 80 | 98 | 108 | 120 | 4 | 126 | 4-M6×1P(PCD?155) | 10.5 | 165 | PT1/2 | 170 | 4 | 197.3 |
| 型號尺寸 | U1 | V max. | V min | W max. | W1 | W min | X1 | 活塞行程 (mm) | z | 最高回轉速 (min?1) | 活塞直徑 (mm) | 慣性矩 (kg.m2) |
| ST-536 | 160 | 10.05 | -4.95 | 43.8 | M44×1.5P | 28.8 | 41.8 | 15 | 5 | 8000 | 105 | 0.012 |
| ST-646 | 180 | 10.05 | -4.95 | 44.25 | M52×1.5P | 29.25 | 49.8 | 15 | 5 | 7000 | 125 | 0.019 |
| ST-852 | 205 | 17.05 | -4.95 | 50.15 | M58×1.5P | 28.15 | 55.8 | 22 | 5 | 6200 | 155 | 0.053 |
| ST-1075 | 231 | 20.05 | -4.95 | 53.15 | M84×2P | 28.15 | 80.8 | 25 | 5 | 4700 | 180 | 0.096 |
| 型號尺寸 | 流量 (min) | 最高使用壓力 | 活塞面積(cm2) | 最大推(拉)力 (kgf) | 凈重 (kg) | |||
| MPa | kgf/cm2 | 推力側 | 拉力側 | 推力側 | 拉力側 | |||
| ST-536 | 3.0 | 3.9 | 40 | 70 | 68 | 24.5(2500) | 23.5(2400) | 8.4 |
| ST-646 | 3.0 | 3.9 | 40 | 100 | 89 | 36.2(3700) | 31.3(3200) | 3.0 |
| ST-852 | 3.9 | 3.9 | 40 | 160 | 150 | 57.8(5900) | 53.9(5500) | 3.9 |
| ST-1075 | 4.2 | 3.9 | 40 | 198 | 183 | 70.5(7200) | 65.6(6700) | 4.2 |
