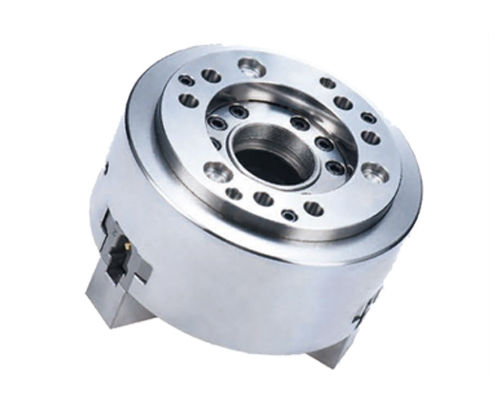

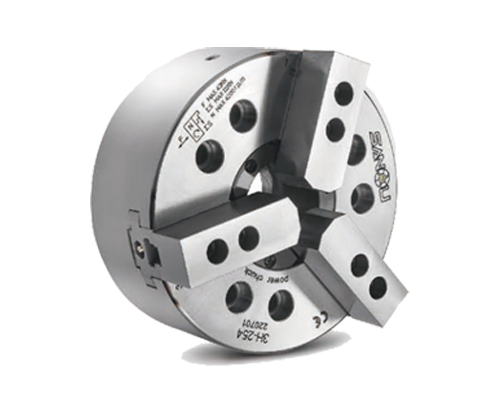

5μm級大孔徑超精高耐用液壓動力卡盤

參數(shù)表

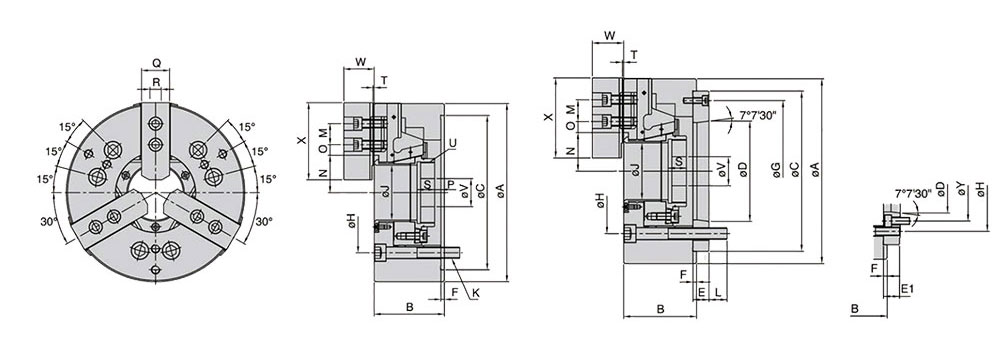

型號尺寸 主軸鼻端番號 A B C(h6) D E E1 F G H J K
3HB-170 A?-5 170 81 140 ?82.563 - 20 5 - PCD?122 52 6-M10x1.5P
3HB-215 A?-6 215 91 170 ?106.375 - 22 5 - PCD?150 66 6-M12x1.75P
3HB-256 A?-8 256 100 220 ?139.719 - 28 5 - PCD?180 81 6-M16x2P
3HB-315 A?-11（A?-8） 315 108 300 ?196.869 22 33 5 260 PCD?235 106 6-M20x2.5P
3HB-405 A?-15（A?-11） 405 133 380 ?285.775 27 41 6 330.2 PCD?330.2 142 6-M24x3P
3HB-455 A?-15（A?-11） 455 134 380 ?285.775 27 41 6 330.2 PCD?330.2 166.5 6-M24x3P

型號尺寸 L M N
max. 		N
min. 		O
max. 		O
min. 		P
max. 		P
min. 		Q R S T U
3HB-170 - 20
36.35 33.6 21.1 9.1 7 -5 31 12 23 2 M60x2P
3HB-215 - 25 46.6 42.9 26.6 11.6 10 -6 35 14 25 2 M75x2P
3HB-256 - 30 54.6 50.1 33.1 13.6 8.5 -10.5 40 16 25 2 M90x2P
3HB-315 27 30 69.7 64.3 45.6 12.6 8 -15 50 21 28 2 M115x2P
3HB-405 32 43 95.1 89.5 43.55 16.55 8 -15 62 22 42.5 5 M155x2P
3HB-455 32 43 108.29 102.45 55.55 16.55 11.5 -13 62 22 38 5 M180x3P

型號尺寸 V W X Y 通孔直徑(mm) 柱塞行程(mm) 爪行程直徑(mm) 最高回轉(zhuǎn)數(shù)(r.p.m)
3HB-170 20 37.5 73 104.8 52 12 5.5 6000
3HB-215 30 39.5 80 133.4 66 16 7.4 5000
3HB-256 40 43 110 171.4 81 19 8.8 4200
3HB-315 50 51 129 171.4 106 23 10.6 3400
3HB-405 80 66 165 235 142 23 10.6 2500
3HB-455 80 66 165 235 166.5 24.5 11.3 2000

型號尺寸 最大拉力
Kgf(KN) 		最大靜夾持力
Kgf（KN) 		最大設(shè)定油壓壓力
Kgf/cm2(Mpa) 		凈重(Kg) 搭配油壓缸型號 夾持范圍
3HB-170 2200 （21.5） 5900 （58） 21 （2.0） 12.3 P1452S ?13~?170
3HB-215 3400 （33） 8800 （86） 26 （2.5） 21.7 P1666S ?50~?215
3HB-256 4300 （42） 11100 （109） 29 （2.8） 33.6 P1881S ?34~?254
3HB-315 5600 （55） 14580 （143） 29 （2.8） 57.7 P2110S ?50~?315
3HB-405 7240 （71） 18250 （179） 26 （2.5） 122.5
P2816 ?60~?405
3HB-455 7240 （71） 18250 （179） 26 （2.5） 165 P2816 ?80~?455
